Re: Газ-24 `71 Cosmic Flower

Сообщение d1zy » 03 июн 2018, 02:40

фото фильтров и угловых фитингов не кажет. с этой стороны д2, как бы его не хейтили, очень удобная платформа для подобного чтива. в вк по трем группам разойдется и улетит в никуда.
пока принципиальных отличий от пневмы нет, кроме дампа вместо двух клапанов на подъем и спуск, интересно дальше
"дропники атакуют"
"только длинное, только европанель\0"
Аватара пользователя
d1zy

Сообщения: 435
Зарегистрирован: 03 авг 2010, 22:55
Откуда: св столицы
Машина: ласточка

Re: Газ-24 `71 Cosmic Flower

Сообщение дворнiк с метлой » 03 июн 2018, 03:15

d1zy писал(а):фото фильтров и угловых фитингов не кажет. с этой стороны д2, как бы его не хейтили, очень удобная платформа для подобного чтива. в вк по трем группам разойдется и улетит в никуда.
пока принципиальных отличий от пневмы нет, кроме дампа вместо двух клапанов на подъем и спуск, интересно дальше


бля( у меня всё работает не понимаю. завтра перезалью в ВК фотки и поправлю ссылки.

про отличия с пневмой хотел отдельно написать.

Основное - это характер работы НАСОСОВ. В гидравлике при работе насоса ты получаешь МОМЕНТАЛЬНЫЙ отклик на другом конце - в стойке. В пневме ты сначала аккумулируешь энергию в ресивере и потом тратишь её. В этом принципиальное отличие.
http://www.royalgarage.net/
тут время закрыто (с)
хардкорчик.setAttribute("type","отборный");
limong_rg on Instagram

Аватара пользователя
дворнiк с метлой
Полиция Нравов

Сообщения: 5675
Зарегистрирован: 09 окт 2009, 08:39
Откуда: Москва, ЗАО
Машина: 2103

Re: Газ-24 `71 Cosmic Flower

Сообщение дворнiк с метлой » 03 июн 2018, 03:49

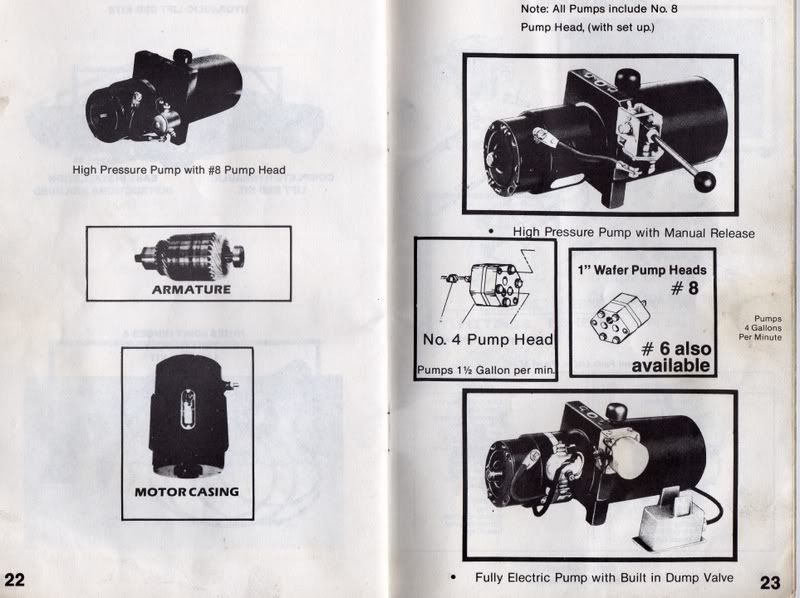

Хронологически пауэр-паки (силовые установки - сборка мотор + насос, часто + дамп и ОК) менялись следующим образом:
Обратите внимание - самые левые и самые правые сборки имеют в составе только мотор, насос и ресивер. В них нету дампов. Это, я думаю, не случайно, но об этом далее.

Сейчас предлагаю перескочить лет 30 и сразу поговорить про современное положение вещей.

Если сегодня вы зайдёте на ебей и наберёте что-то вроде - lowrider hydraulic pump вы увидите примерно такую штуку:


Это - компактное решение в котором насос находится внутри ресивера(цилиндр справа от прямоугольника), а все промежуточные каналы для жидкости находятся внутри монтажной плиты между мотором и насосом.
На фото выше рекламируется новый, более прочный замОк между валами мотора и насоса.

Точно такие же агрегаты вы можете найти в любой грузовой технике оснащённой, например, откидными бортами, за тем исключением, что там ресивер будет, скорее всего, пластиковым. (про gate pumps чуть позже)

Если мотор со временем остался точно таким же как и был, только стал мощнее, то насос превратился в примерно такой кирпич:
Теперь он погружен в масло и засасывает его через фронтальный или боковой порт, а выталкивает через порт на плоскости со стороны шкива. Это позволяет использовать плиту-пластину одновременно и для крепления мотора - насоса и для направления жидкости дальше по системе.


Итак, теперь помимо стандартной компоновки - внешний насос - внешний к нему ресивер у нас появляется компактный вариант погружного насоса.

Именно на таких сборках работает серьёзный хоппинг по всему миру. Их отличительная черта - дополнительная фиксация ресивера второй прижимающей пластиной, которая крепится к переходной плите через длинные штифты. На самом деле ресивер сейчас - это, часто, кусок трубы с двух сторон зажатый пластинами с уплотнениями и стянутый шпильками. В случае пистон пампа труба берётся прецизионной точности(гидравлическая).

В этой(насос погружен внутрь ресивера) компоновке особое место занимают piston pumps. Пистон-памп чем то похож на гидравлический аккумулятор, про который мы говорили в самом начале и имеет то же предназначение, что и крепление мотора и насоса на разной высоте.
В конструкции пистон-пампа ресивер делится поршнем на две части. В одной части находится насос и масло, а в другой - газ под давлением. Газ поджимает поршень, создавая давление на входе в насос. Это повышает производительность, мощность и отклик всей системы. Про безопасность, разумеется, никакой речи быть не может. Заряженная бомба, не больше не меньше.

На фото ниже - пистон-памп. манометр показывает давление газа с одной стороны поршня.
Обратите внимание - серьёзные хоппинг сборки используют только мощные кендл-дампы, которые могут переключать клапан под высоким давлением - про это мы говорили в начале.


Итак, что мы имеем? Гидравлика, которую снимали с самолётов в 50х годах и развитые очень специализированные системы сейчас, которые, тем не менее, используют классические, доказавшие свою надёжные дампы. Для хоппинга, насколько я знаю, дамп часто дорабатывается, делаются более мощные square-блоки, но идея и внешний вид остаются неизменными.
