Re: Газ м20 старый череп

Сообщение grmz » 19 ноя 2018, 00:47

Далее

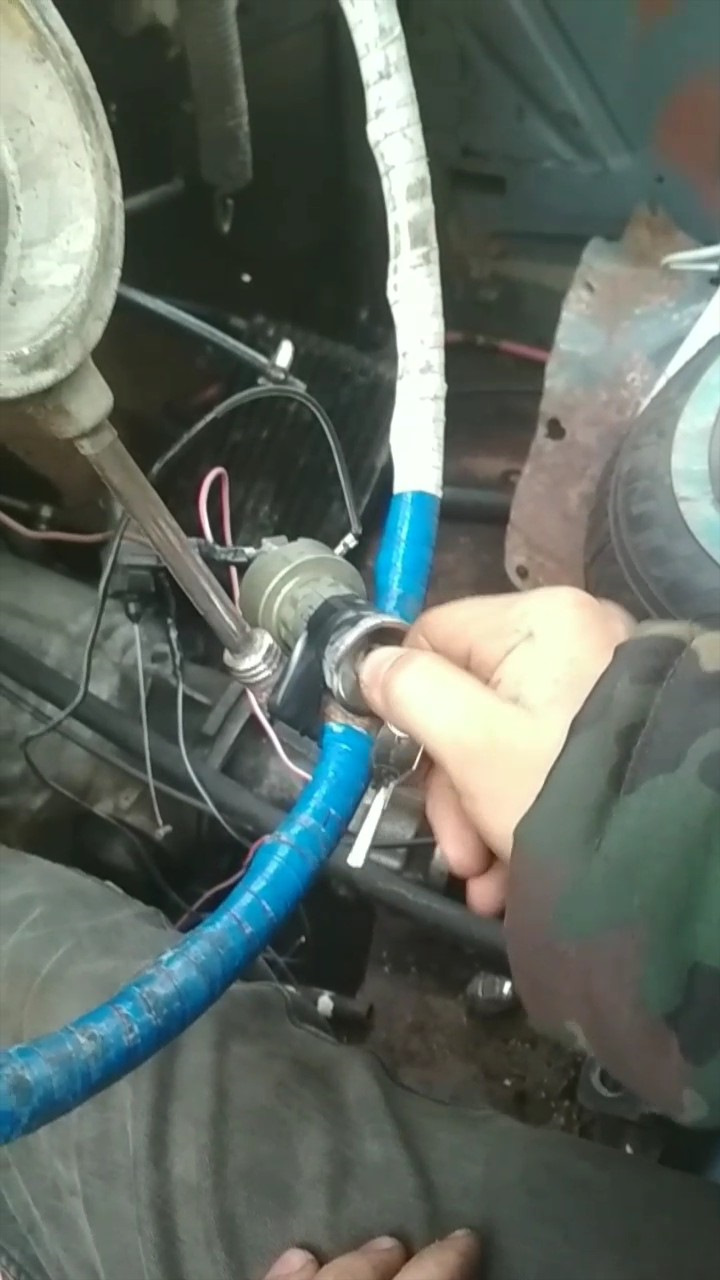

1) Завести с замка зажигания (сделано)
2) Поменять воду на антифриз (сделано)

Собственно, все сегодня прошло гладко. + на замок взял от плюса, который был на гене.
Провод от катушки и от стартера были и так проведены в салон. На бензонасос пока не стал кидать. Все-таки нужно либо клапан поставить, либо релешку.
Я лично поблагодарил сам себя, что замок зажигания у меня был новый . ( был куплен чуть ли не в первый месяц владения авто)

В общем теперь можно:
1) разгребать багажник и салон.
1.1 Привезти диван. Установить его.
1.2 Поставить нормально аккумулятор. Сделать для него крепеж
1.3 Обтянуть задний диван, установить его.
1.4 Возможно сделать выключатель массы.
2) Придумать что-то с баком. (Вполне вероятно, что поставлю старый бак, который был.)
2.1. Зафиксировать топливную линию
2.2. Затянуть соединения на фильтре
3) Закрепить передние крылья
4) Поставить фары и фонари
5) Вернуть на место решетку.
6) Провести проводку на фары
8) Провести проводку на фонари
9) Купить различных реле + клапан обратки.
10) Установить коробку предохранителей
11) Сделать рычаг переключения передач \ Приварить рычаг
12) Протянуть болты на передней балке
13) Проверить болты на пневмоподушках.
14) После установки всей проводки забрать у друга Ресивер с клапанами и компрессором.
15) Подключить пневму
16) Прокатать Крагары
17) Надеть резину на 2 оставшихся крагара
18) Сделать каркас для тормозных магистралей (они проходят через салон, чтобы ногой не повредить), а также укрыть проводку в кожух.

-----

второстепенно :
1) Подключить датчики температуры
2) Подключить датчики давления масла
3) Подключить амперметр
4) Подключить датчик топлива
5) Сделать деревянный каркас в багажнике, обтянуть его
6) Обварить еще раз моторный щит вокруг тормозного цилиндра
7) Купить концевик на педаль тормоза (вилку для крепежа к педали)
Здорова,я гз.
-астра на бюджетном стенсе.(продана)
-боббер рига 7 - мопед с педалями, спасенный от мусорки.
-боббер regal raptor 72cc ( Украли !)
-газ м20 старый череп... в процессе.
-рига 22 (есть пару идей)
-боббер на базе рамы м1а (50сс) в процессе.
Аватара пользователя
grmz

Сообщения: 142
Зарегистрирован: 09 фев 2011, 23:45
Откуда: Юбилейный МО (Королев)
Машина: победа

Re: Газ м20 старый череп

Сообщение grmz » 19 ноя 2018, 00:51

Кто помнит, моя топливная система на данный момент представляет из себя : канистра + шланг + бензонасос низкого давления :)

Пришло время немного навести в этом вопросе порядок.

И начал я с бака. Долго подходил к этому вопросу, так как не знал, как лучше сделать и какой лучше бак поставить…

Все это время была лишь одна мысль. Вырезать дыру в багажнике и в нее вставить штатный бак. (Тот который был)

Сегодня этим и занялся. Замерили с Аленой квадрат. Начертили. Я взял в руки болгарку. Ну и понеслась. Ломать же легко.
Здорова,я гз.
-астра на бюджетном стенсе.(продана)
-боббер рига 7 - мопед с педалями, спасенный от мусорки.
-боббер regal raptor 72cc ( Украли !)
-газ м20 старый череп... в процессе.
-рига 22 (есть пару идей)
-боббер на базе рамы м1а (50сс) в процессе.
Аватара пользователя
grmz

Сообщения: 142
Зарегистрирован: 09 фев 2011, 23:45
Откуда: Юбилейный МО (Королев)
Машина: победа

Re: Газ м20 старый череп

Сообщение grmz » 19 ноя 2018, 00:53

В итоге, как и планировал, бак на 50% торчит из пола.

В моем понимании, в таком расположении бака есть минус — пропадает часть пространства багажника .

Есть косяк с горловиной и с положением бака. Горловину теперь сложно вывести в сторону. Поэтому скорее всего оставлю горловину прям в багажнике.
Здорова,я гз.
-астра на бюджетном стенсе.(продана)
-боббер рига 7 - мопед с педалями, спасенный от мусорки.
-боббер regal raptor 72cc ( Украли !)
-газ м20 старый череп... в процессе.
-рига 22 (есть пару идей)
-боббер на базе рамы м1а (50сс) в процессе.
Аватара пользователя
grmz

Сообщения: 142
Зарегистрирован: 09 фев 2011, 23:45
Откуда: Юбилейный МО (Королев)
Машина: победа

Re: Газ м20 старый череп

Сообщение grmz » 19 ноя 2018, 00:54

Здорова,я гз.
-астра на бюджетном стенсе.(продана)
-боббер рига 7 - мопед с педалями, спасенный от мусорки.
-боббер regal raptor 72cc ( Украли !)
-газ м20 старый череп... в процессе.
-рига 22 (есть пару идей)
-боббер на базе рамы м1а (50сс) в процессе.
Аватара пользователя
grmz

Сообщения: 142
Зарегистрирован: 09 фев 2011, 23:45
Откуда: Юбилейный МО (Королев)
Машина: победа

Re: Газ м20 старый череп

Сообщение grmz » 19 ноя 2018, 00:54

В моем понимании, в таком расположении бака есть минус — пропадает часть пространства багажника .

Есть косяк с горловиной и с положением бака. Горловину теперь сложно вывести в сторону. Поэтому скорее всего оставлю горловину прям в багажнике.

И у бака нижняя частью представляет из себя наклонную плоскость. И раньше она была расположена так, что на ходу бензин не убегал в одну сторону. Сейчас бак я повернул на 90 градусов.

Есть и плюсы:
Здорова,я гз.
-астра на бюджетном стенсе.(продана)
-боббер рига 7 - мопед с педалями, спасенный от мусорки.
-боббер regal raptor 72cc ( Украли !)
-газ м20 старый череп... в процессе.
-рига 22 (есть пару идей)
-боббер на базе рамы м1а (50сс) в процессе.
Аватара пользователя
grmz

Сообщения: 142
Зарегистрирован: 09 фев 2011, 23:45
Откуда: Юбилейный МО (Королев)
Машина: победа

Re: Газ м20 старый череп

Сообщение grmz » 19 ноя 2018, 00:55

-теперь можно использовать штатный датчик уровня топлива.
-Бак не будет цеплять о землю. А это важно, так как машина ложится достаточно низко .
Здорова,я гз.
-астра на бюджетном стенсе.(продана)
-боббер рига 7 - мопед с педалями, спасенный от мусорки.
-боббер regal raptor 72cc ( Украли !)
-газ м20 старый череп... в процессе.
-рига 22 (есть пару идей)
-боббер на базе рамы м1а (50сс) в процессе.
Аватара пользователя
grmz

Сообщения: 142
Зарегистрирован: 09 фев 2011, 23:45
Откуда: Юбилейный МО (Королев)
Машина: победа

Re: Газ м20 старый череп

Сообщение grmz » 19 ноя 2018, 00:56

Теперь нужно изготовить фальш пол.А также перенести горловину встрону. Подсоединить топливные магистрали к штатным трубкам.
Купил клапан обратки, топливный фильтр, тройник на обратку, думаю уже в след выхи соединю все это дело воедино. Не совсем понятно как это будет работать. Ну да ладно. Протестим.
Здорова,я гз.
-астра на бюджетном стенсе.(продана)
-боббер рига 7 - мопед с педалями, спасенный от мусорки.
-боббер regal raptor 72cc ( Украли !)
-газ м20 старый череп... в процессе.
-рига 22 (есть пару идей)
-боббер на базе рамы м1а (50сс) в процессе.
Аватара пользователя
grmz

Сообщения: 142
Зарегистрирован: 09 фев 2011, 23:45
Откуда: Юбилейный МО (Королев)
Машина: победа

Re: Газ м20 старый череп

Сообщение grmz » 19 ноя 2018, 00:56

планирую сделать или купить подобный шифтер.
Здорова,я гз.
-астра на бюджетном стенсе.(продана)
-боббер рига 7 - мопед с педалями, спасенный от мусорки.
-боббер regal raptor 72cc ( Украли !)
-газ м20 старый череп... в процессе.
-рига 22 (есть пару идей)
-боббер на базе рамы м1а (50сс) в процессе.
Аватара пользователя
grmz

Сообщения: 142
Зарегистрирован: 09 фев 2011, 23:45
Откуда: Юбилейный МО (Королев)
Машина: победа

Re: Газ м20 старый череп

Сообщение grmz » 19 ноя 2018, 00:57

в том посту я постил ништяковые шифтеры для 4L60. Но реалии есть реалии. И к сожалению, приходится делать изврат. А все потому, что мне нужно сделать норм переключатель, ибо дрыгать палкой где-то там около пола ну как-то совсем достало. К тому же, решение просто приварить рычаг к селектору не прокатило.

Поэтому было принято временное решение с короткоходной кулисой . Взгляд упал на кулису в эту субботу. Когда я покупал камеру . Цена вопроса 1000р. + уже тяга готовая есть. ниче мудрить не надо.

будет немного бк . пусть и временно.
*ROFL*

Выглядит все это примерно так:
т.е. кулиса стоит на полу, далее от нее идет тяга на селектор, на селекторе — болт, а к нему уже пластина прикручена, эта же пластина прикручена к тяге. Тем самым вышло эдакое подвижное соединение.
Проверил — работает. Только вот паркинг недовтыкает . Возможно, ситуацию бы исправил перевернутый селектор на коробке. Ну да ладно, есть нейтраль. Пока довольствуемся этим.

Конечно, если ставить на место диван, то рычаг будет мешать. Возможно в будущем, если я оставлю подобное решение, то кулису перенесу ближе к коробке.

Изначально, конечно, хотел переключатель скоростей сделать на рулевой колонке. Но пока зима поджимает, приходится так извращаться. Щас главное, чтобы машина оставалась на ходу.

Не успел я топливные линии сегодня к баку прокинуть. Стемнело быстро. Поэтому отложил это дело на след раз. Кстати именно из-за того, что похолодало, я вернулся опять к селектору. Ибо хочется обратно в бокс ковыряться и нужно, чтобы машина была находу. И времени больше можно потратить и теплее.
Здорова,я гз.
-астра на бюджетном стенсе.(продана)
-боббер рига 7 - мопед с педалями, спасенный от мусорки.
-боббер regal raptor 72cc ( Украли !)
-газ м20 старый череп... в процессе.
-рига 22 (есть пару идей)
-боббер на базе рамы м1а (50сс) в процессе.
Аватара пользователя
grmz

Сообщения: 142
Зарегистрирован: 09 фев 2011, 23:45
Откуда: Юбилейный МО (Королев)
Машина: победа

Re: Газ м20 старый череп

Сообщение grmz » 19 ноя 2018, 01:00

11 часов, столько времени мы потратили сегодня с Девушкой, делая старый череп.

Из основного — это переделка бака.
Из вторичного — это навесное.

Первым делом, было решено заехать в бокс. Поэтому, я перекинул замок зажигания на рулевую колонку.
Накачал все колеса. Накачал пневму спереди и сзади. (пока это проблема, так как приходится качать насосом вручную) . Разгребли все вокруг. Респект Алене за порядок.
попасть в бокс, то еще приключение. В этот раз мы заезжали на яму.
Пока схождение ужасное, колеса смотрят в разные стороны. Один человек говорит едь налево, другой говорит — едь направо! )
Достали бак. и начали мутить зло.
Ни в коем случае не пилите, не варите бак, если там есть пары бензина. Мой бак был без бензина больше 5 лет! Открытый. Поэтому я его пилил и варил смело!
Начал я пилить дырку, да вот попал я в перекладину. пришлось делать смещение в сторону, в итоге вышел здоровый такой прямоугольник . Бедная Алена. Метал хреновый, то и дело прожигается. Но она справилась.
В очередной раз респектую !
Заварила как по мне, так на пять. Может, кто профессионально увлекается сваркой и скажет чего. Но нам опять же хрен кто помогает.
далее бак разместили в багажнике, как в тот раз.
Горловина четко вписалась в отведенное ей место.

Далее нужно было провести топливные магистрали.
Так как штуцер у меня подходящий был только Г обраный, пришлось немного извратиться.
Также поставил тройник и обратку.

Купил клапан обратки. Нацепил его.
Но, что-то пока результат плохой. Я еще попробую потестировать.
Для начала поменяю сетку в баке. А там посмотрим.
После разгазовки машина глохнет. В карбе бенз кончается.

после того как с баком и топливными магистралями закончили, решил наконец поприкручивать крылья. (как вы обратили внимание, на фото опять крыла правого нет, как раз по той причине, что оно не прикручено и тупо отваливалось :) Т.к. я больше работ спереди проводить на планирую в ближайшее время.Поэтому было решено прикрутить крылья на место.

Так как крылья на месте. руки зачесались навестить хоть на пару болтиков решетку.
Так как правое крыло под тельняшку, то нужно его пересверлить. Пока этим вопросом не занимался.

P.s. также у меня задние двери очень плохо закрываются. Пока поставил временно доп. закрывашки.

Пока рылся на складе нашел еще 2 ручки, одну на стеклоподъемник, другую на открытие двери.

Достал фары.

Хочется в след выходные поставить на место решетку и поставить фары.
Думаю поменяю погружной фильтр в баке.
